在协作机器人与人形机器人的研发设计中，中空关节的内部布线与高精度位置反馈，始终是结构工程师与嵌入式工程师面临的双重挑战。传统编码器方案往往难以在紧凑的空间内实现极致的测量精度。昆泰芯微电子（CONNTEK）推出的 KTM5900 24位绝对角度TMR磁性编码器芯片，正是针对这一行业痛点应运而生的高精度、高集成度解决方案。
一、核心技术优势：重新定义磁性编码器的性能天花板

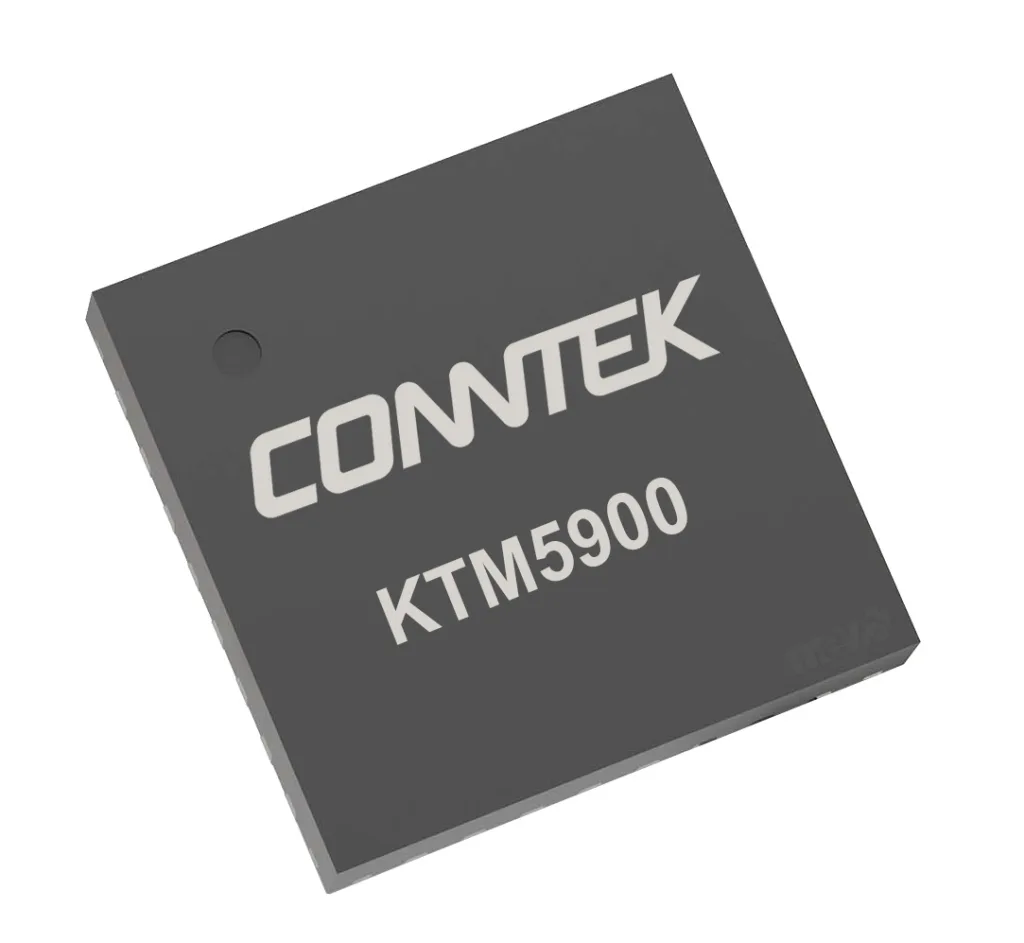

KTM5900 基于隧道磁阻效应（TMR）技术，是一款 24bit 绝对角度磁性编码器，集成了高精度 TMR 传感器、双 16bit 2M SAR ADC 以及一键非线性自校准功能。这些特性使其在多个维度上展现出超越传统磁性编码器的卓越性能：
- 24位超高分辨率与精度：单对极细分角度最高可达24bit，校准后精度可达 ±0.05°，甚至可达到 ±0.025° 的超高角度精度，足以挑战传统光学编码器。该芯片通过两级256点查表实现非线性补偿，进一步提升了输出绝对精度。
- 灵活的双模式安装架构：KTM5900 同时支持在轴与离轴安装。在离轴应用中，芯片可偏置安装在磁环外侧，典型气隙控制在0.5mm左右。其气隙允许范围宽达 -0.5mm 至 5mm，对机械偏差的容忍度高达 ±5mm，大幅降低了对机械装配精度的要求。
- 丰富的输出接口与高度可编程性：KTM5900 提供 SPI、PWM、ABZ 和 UVW 等多种灵活的角度输出模式，最高支持 36Mbps SPI 绝对角度输出。其 ABZ 脉冲数最高可编程至 65536 线，UVW 对极数最高可编程至 256 对极。
- 强大的自校准与易用性：该芯片内置一键自校准功能，可在30秒内完成全量程非线性误差补偿。在无对拖测试条件下，电机以100rpm匀速旋转5秒即可完成自动校准并写入MTP存储器。此外，它还支持自动线性校准、Z信号标定等多种易用性功能。
- 工业级可靠性：KTM5900 的工作温度范围覆盖 -40°C 至 +125°C，工作电压为 3.3V 至 5V，支持最高 180,000 rpm 的转速。
二、典型应用场景：中空关节机器人的理想选择
KTM5900 的离轴安装架构与高性能指标，使其天然适配协作机器人及人形机器人的中空关节应用。
在中空关节中，KTM5900 芯片偏置安装在磁环外侧，将中空轴空间完全释放给线缆走线。整个编码器模组（芯片+FPC+磁环）的轴向厚度可控制在 3mm 以内，为关节的轻量化与小型化提供了有力支撑。
对于协作机器人关节（转速通常低于100rpm），推荐采用 32 对极或 64 对极配置，以获得最佳的精度表现。KTM5900 提供两种方案解决多极对应用上电后的绝对位置同步问题：一是通过 M.CC 圈数计数器指令写入当前圈数与极对数；二是通过可编程的 UVW 增量输出模拟霍尔传感器信号。
三、欧波福：KTM5900 完整编码器解决方案的提供者
作为一家深耕工业自动化与精密传感领域的专业技术公司，苏州欧波福工业科技有限公司（简称“欧波福”）致力于为客户提供从芯片到系统的完整编码器解决方案。基于 KTM5900 芯片的卓越性能，欧波福可提供包含高精度双码道磁环在内的整体解决方案。
通过将 KTM5900 芯片与精密设计的多极对径向充磁磁环进行系统级匹配与优化，欧波福能够帮助客户：
- 简化设计流程：提供经过验证的芯片+磁环+PCB参考设计，大幅降低研发周期。
- 确保系统性能：通过精确的磁路设计与装配指导，确保编码器系统在实际应用中达到 ±0.05° 甚至更高的精度。
- 加速产品量产：提供完善的校准方案与生产测试支持，帮助客户快速实现从样机到量产的跨越。
无论是协作机器人关节、人形机器人关节，还是其他对空间与精度有严苛要求的工业自动化应用，欧波福都能为您提供基于 KTM5900 的高性能磁性编码器完整解决方案。
