磁性直线尺如何测量位置

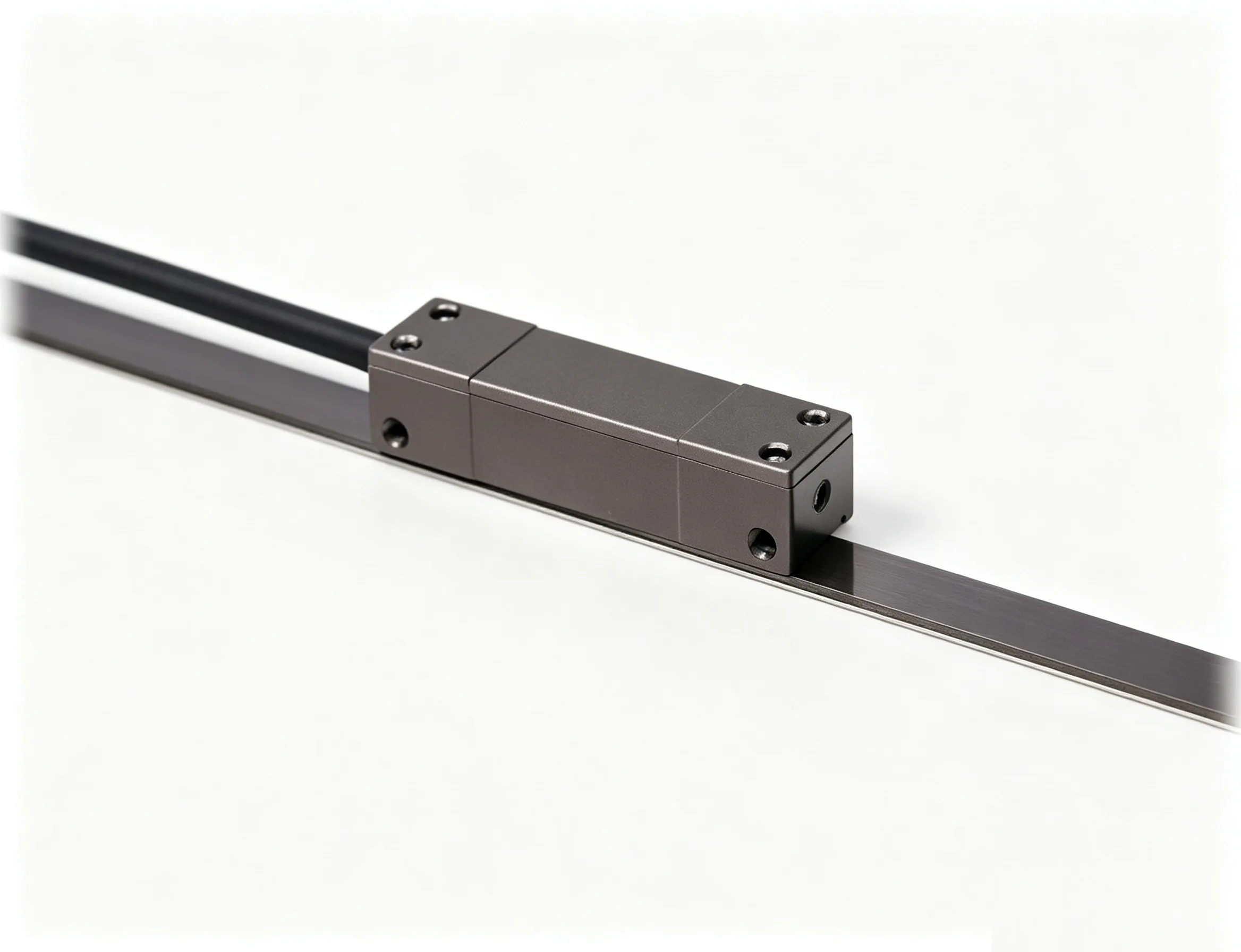

磁栅尺沿长度方向磁化出周期性磁极，读数头移动时感知磁场变化并解算位移。完整系统由磁尺带、磁传感器/读数头和控制器接口组成；精度与分辨率由尺带磁化质量、读数头、安装几何和信号处理共同决定。

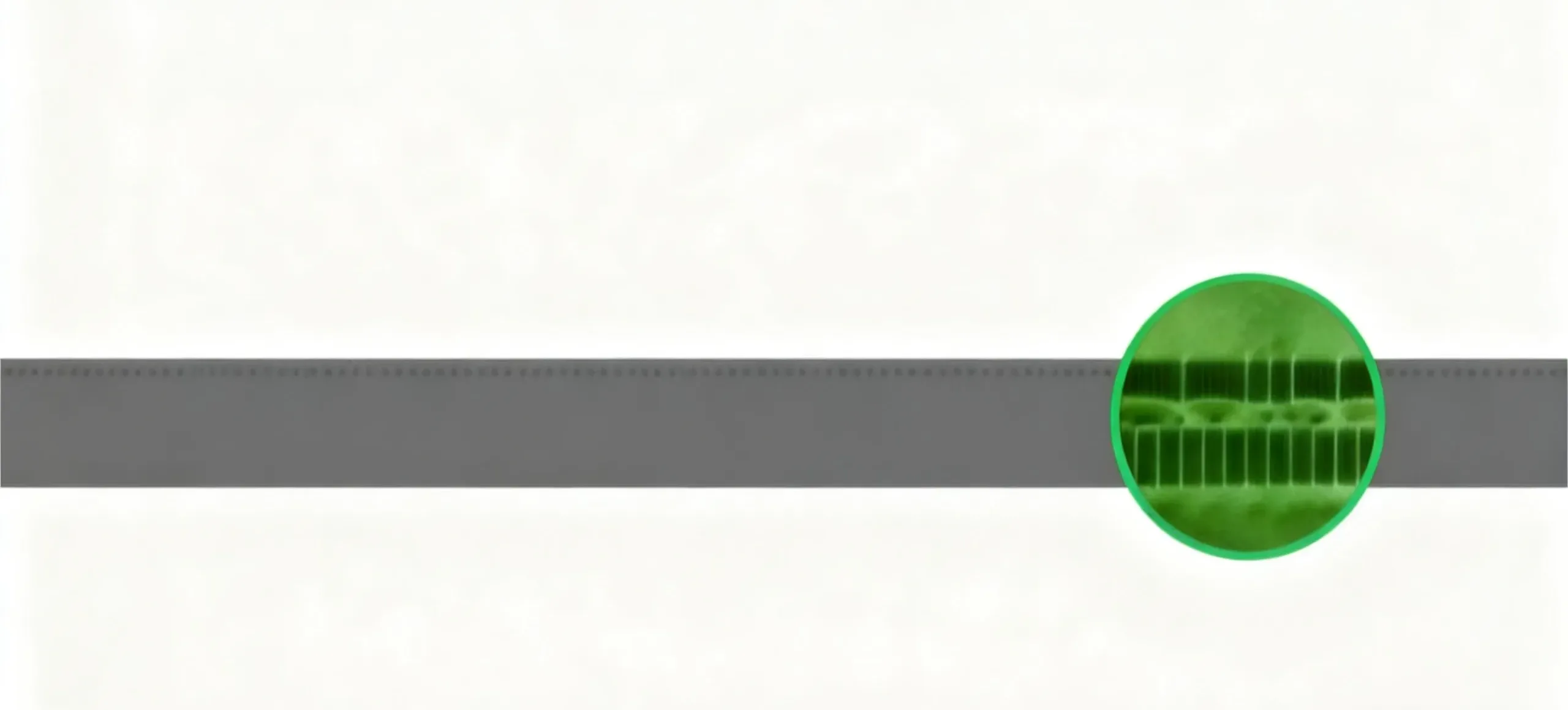

从磁轨到位置数据

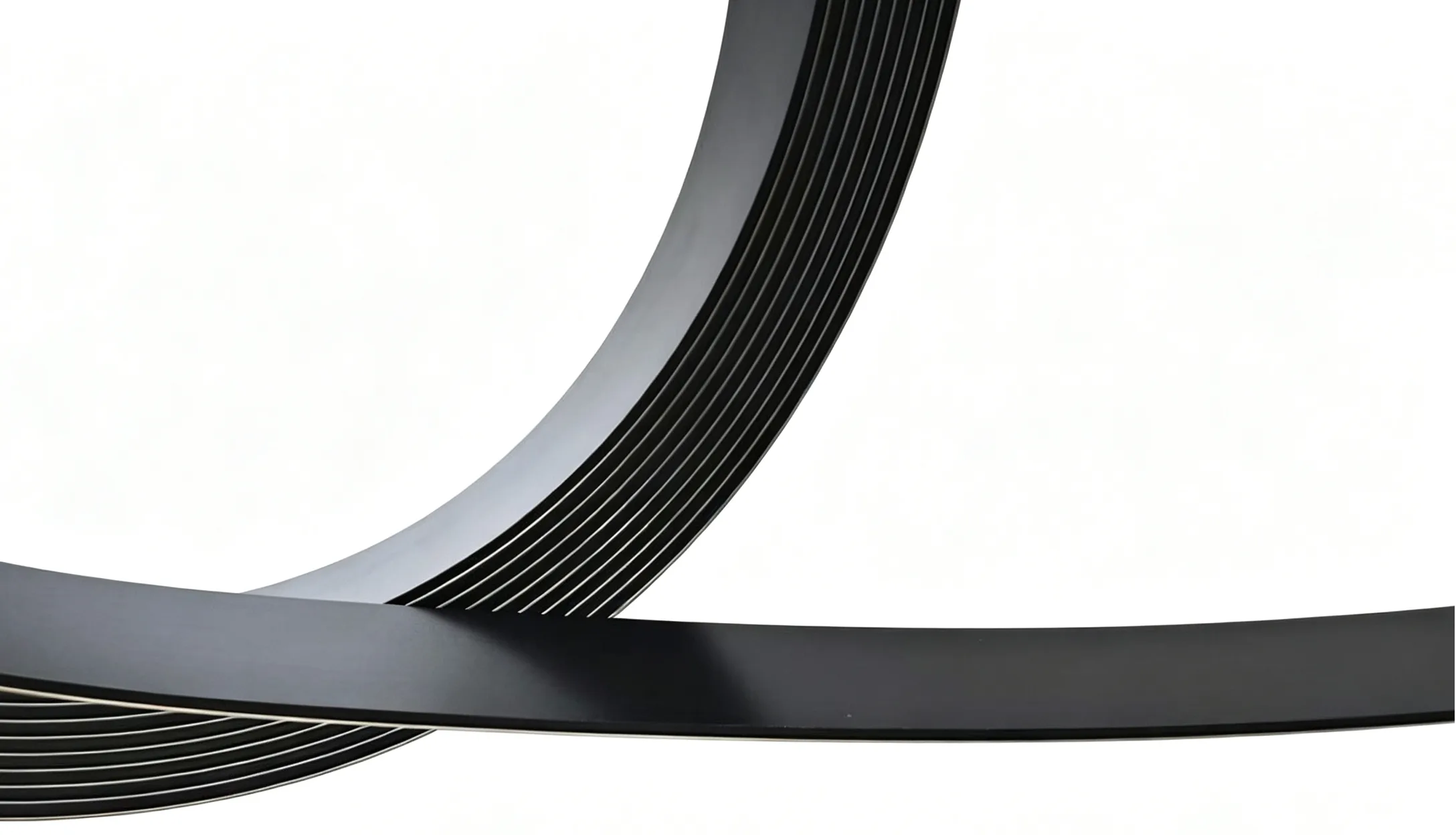

- 磁尺带：承载单轨或多轨磁极图案，常见结构为粘结铁氧体橡胶层与不锈钢载体。
- 读数头：使用 Hall、AMR 或 TMR 磁传感方案检测磁场周期及轨道相位。
- 位置解算：信号处理电路根据增量周期或多轨编码得到相对位置或绝对位置。
- 控制器连接：按读数头配置输出 BiSS-C、SSI、SPI、RS-485 或增量信号。
增量式与绝对式磁尺带
两类尺带解决不同的位置获取需求。判断时先看设备上电后是否需要立即读取唯一位置，以及控制器是否具备回零或计数条件。
增量式 · 单码道
沿移动方向产生周期性信号，由控制器累计位移。适合已有参考点、回零流程或只需速度/相对位移的设备。需匹配极距、计数方式、最高速度和安装间隙。

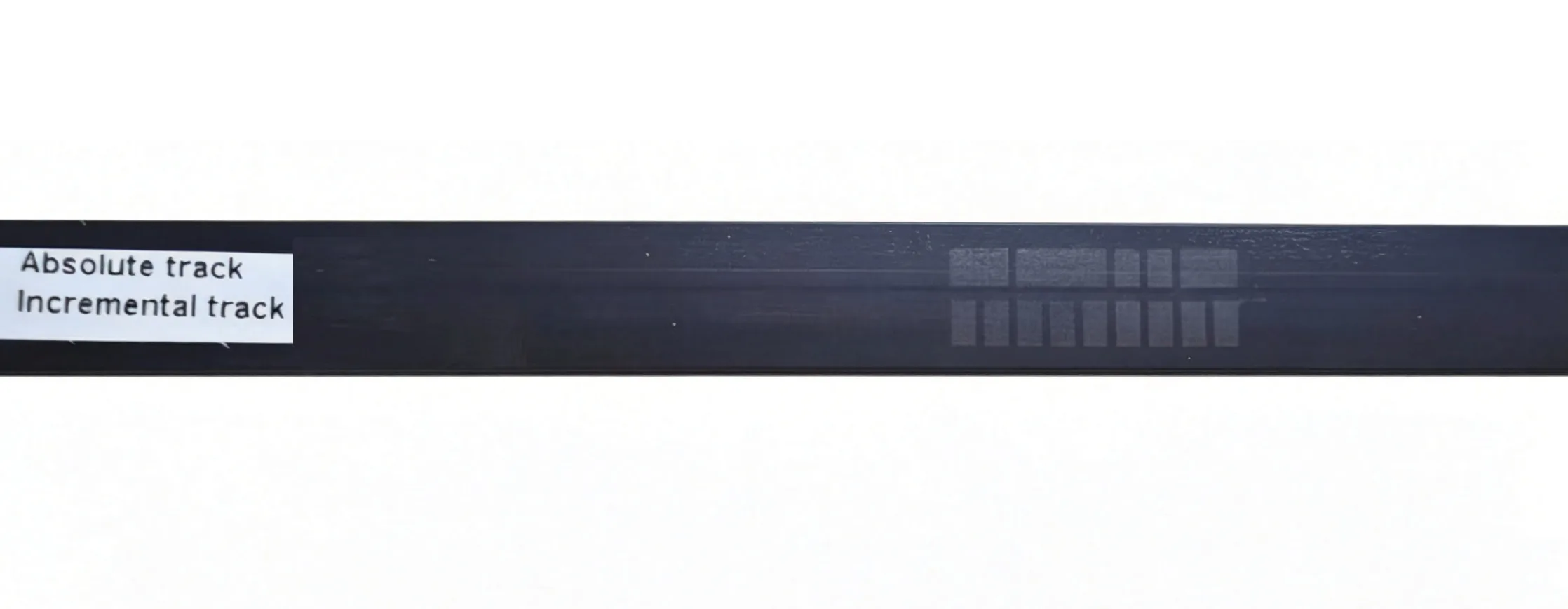

绝对式 · 双码道 Nonius
主码道与游标码道采用不同周期，常见设计使码对数相差一个。读数头解算两轨相位差，建立单个测量周期内的绝对位置；适配的系统可上电直接读取位置。
扩展行程 · 多轨方案
当单芯片/双轨方案不足以覆盖目标绝对行程时，可评估分段码道和级联读数架构。轨道数量、读数芯片和相位关系须作为完整系统设计。
读数头技术与编码芯片匹配
磁尺极距和磁轨布局不能脱离传感器选定。先确认芯片型号与敏感单元间距，再确定磁化轨迹、读数间隙和安装公差。
Hall 霍尔
应用成熟、成本和集成门槛较低，适合常见工业位置检测。磁场幅值、间隙和信号调理需按具体器件确认。
AMR 各向异性磁阻
部分 AMR 方案在饱和工作区主要响应磁场方向，对幅值变化具有一定容差。应结合磁场强度、间隙和芯片工作条件评估。
TMR 隧道磁阻
可提供较高信号输出的磁传感选择，适用于对信号幅度或功耗有要求的系统。温度特性和读数电路依器件规格确认。
| 芯片系列示例 | 主轨极距参考 | 典型轨道方案 | 匹配重点 |
|---|---|---|---|
| iC-MU | 1.28 mm | 双轨绝对式 | 传感单元间距、磁极宽度、气隙 |
| iC-MU150 | 1.50 mm | 双轨；可评估扩展多轨 | 主/游标轨周期关系与读数位置 |
| iC-MU200 | 2.00 mm | 双轨；可评估扩展多轨 | 芯片配置、极距、有效测量长度 |
表格中的芯片仅作磁轨匹配示例，并不代表所有型号在所有行程和精度条件下均可直接互换。请以芯片规格书和系统验证结果为准。
直线磁栅尺规格范围与定制选项
以下汇总便于初步选型。尺带和读数头的规格边界不同，涉及系统性能的项目应确认完整型号及测试条件。
| 参数 | 参考范围 / 选项 | 选型说明 |
|---|---|---|
| 极距 | 常见 1.28 / 1.50 / 2.00 mm；可评估约 1.0–5.0 mm | 取决于传感器间距、磁轨设计和芯片配置 |
| 尺长 / 有效行程 | 参考标准 100–5,000 mm；更长范围可评估定制 | 需分别标注总尺长、有效测量行程及两端余量；短行程可按需定制 |
| 轨道配置 | 单轨增量、双轨绝对、定制多轨 | 由上电绝对位置需求及读数架构决定 |
| 尺带宽度 / 厚度 | 参考宽度 8 / 10 mm，厚度约 1.0 mm；支持按结构评估 | 核对安装面、读数头运动空间和保护设计 |
| 磁性材料 / 载体 | 粘结铁氧体橡胶（NBR 基体）；可选不锈钢载体，其他材料按工况评估 | 温度、介质、弯曲与固定方式会影响材料选择 |
| 系统分辨率 | 参考 0.5 / 1.0 µm（随读数头配置） | 不要将输出分辨率等同于系统精度 |
| 重复性 | 参考 ±1 µm（系统条件相关） | 需明确安装、运动速度、温度和测量方法 |
| 输出 / 防护 / 温度 | BiSS-C、SSI、SPI、RS-485 等；参考系统 IP67、-20°C 至 +85°C | 由配套读数头和系统结构决定，按完整料号确认 |
参考范围来自产品系列资料，具体供货规格、精度、重复性、防护等级和温度范围请以最终选定的尺带/读数头组合及双方确认的图纸为准。
磁栅尺适用的设备与工况
机器人与直线执行器
用于滑台、线性模组和协作设备的位置反馈。重点确认有效行程、启动位置需求、移动速度和读数头安装空间。
CNC 与机床
在冷却液、切屑和振动环境中评估磁尺防护与固定结构。安装基面清洁度、尺带保护和热膨胀同样需要考虑。
医疗与实验室设备
适用于需要平顺直线运动和紧凑安装的定位机构。确认洁净要求、行程、维护方式及设备控制接口。
半导体与检测平台
在精密运动平台中，结合热稳定性、安装误差预算、读数头间隙和控制器分辨率做系统评估。
取放与包装设备
依据轴速度、重复定位目标、循环周期和现场粉尘/油水条件选择磁轨及读数头组合。
直线电机反馈
按换相需求、闭环控制和运动范围确认磁极周期、轨道配置及输出接口。
直线磁栅尺选型：提交这些参数
常见问题
磁栅尺与光栅尺有什么区别？
磁栅尺通过磁场变化读取位置，没有光学通道，通常更适合存在粉尘、油雾或冷却液的工况；光栅尺可提供多种高精度方案，但对光学窗口清洁、安装和热条件有各自要求。最终应按精度、环境、安装空间和控制接口比较。
磁尺带可以直接输出绝对位置吗？
需要绝对编码磁轨与兼容读数头/解码架构。双轨 Nonius 方案可通过轨道相位关系识别绝对位置；单轨增量方案通常依赖计数或参考点。
可以只采购尺带，不采购读数头吗？
可以讨论单独提供磁性尺带。请提供拟用芯片/读数头型号、极距、轨道和安装条件，以验证图案兼容性。
尺带长度能否短于系列规格中的最大长度？
可以按需评估较短尺长。请区分设备有效测量行程与尺带总长，并提供两端余量和安装孔位/基准。
如何确认读数间隙？
间隙范围与磁尺磁场、芯片敏感面、安装公差和运动状态相关。应按照读数头数据表设定，并在实际装配中确认信号裕量。
可以先做样件验证吗？
可以围绕样件方案讨论磁轨、材料、尺寸和安装方式。验证前建议先确认目标芯片、读数头、控制器及测试工况。
