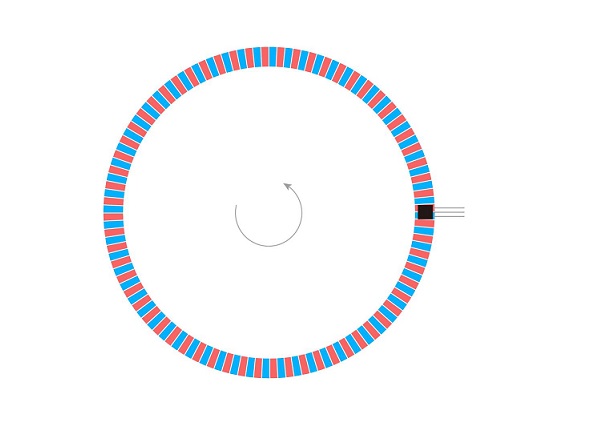

多极橡胶磁环通过嵌入交替排列的南北磁极（通常采用铁氧体磁粉），配合霍尔效应传感器实现非接触式转速检测。当磁环随转轴旋转时，传感器通过捕捉磁场变化频率计算转速，其检测精度与磁极对数直接相关（常见规格16-32-64对极）。
 |  |
四大典型应用场景
1. 空间受限的精密系统
优势表现
- 可定制为超薄结构（最薄1.5mm）及异形充磁轮廓
- 重量较金属磁环减轻60%以上
- 典型应用：微型伺服电机（如机器人关节）、汽车底盘ABS/动力系统、无人机云台
材料对比
| 特性 | 橡胶磁环 | 钕铁硼磁环 | 注塑磁环 |
|---|---|---|---|
| 典型厚度 | 2mm | 3mm+ | 1.5mm |
| 成型复杂度 | 可曲面贴合 | 需机加工 | 中等 |
| 单位重量磁强 | 中等（铁氧体） | 超高（N52级） | 中等（铁氧体） |
2. 恶劣工况环境
环境适应性
- 温度范围：-40℃~+100℃（丁腈橡胶基材）
- 橡胶通过硫化粘接与金属托盘上，结构稳定，可承受冷热冲击
- 耐油性：可长期浸泡于SAE 10W-40机油
案例分析
钕铁硼磁环在潮湿环境中易发生氧化锈蚀（年腐蚀率>3%），而橡胶磁环通过配方改进可使寿命延长至5万小时以上（汽车变速箱实测数据）。
3. 非接触检测需求
技术突破
- 支持透过1.5mm非导磁材料（如铝合金）检测
- 气隙容忍度达1.5mm（传统金属靶轮需<0.5mm）
- 无接触磨损，理论寿命>100万次循环
4. 高性价比精密检测
成本对比
- 32极橡胶磁环生产成本较同精度金属靶轮降低40%
- 橡胶硫化成型工艺使公差控制在±0.1mm（金属机加工需±0.02mm精度设备）
- 支持±1°角度误差的磁极定位技术
材料选型决策树
- 是否需要超高磁强？
- 选钕铁硼（如电动汽车驱动电机）
- 选橡胶/注塑磁环（通用工业场景）
- 环境腐蚀性强？
- 选橡胶磁环（化工泵类应用）
- 选环氧涂层钕铁硼（需增加30%成本）
- 转速超过10,000rpm？
- 选金属磁环（抗离心力更强）
- 橡胶磁环需特殊加固设计
OBT创新解决方案
我们提供：
- 磁极精度控制在±2%以内
- 支持定制磁环-实现与传感芯片的最优集成
- 耐150℃高温的氟橡胶特种磁环
- 可以通过粘接或者螺栓等方式安装
应用案例
- 工业机器人项目：通过采用磁编码器芯片+磁环的设计，使关节空间利用率提升35%
如需获取针对性的磁环选型方案，欢迎联系OBT技术团队获取样品及测试报告。
